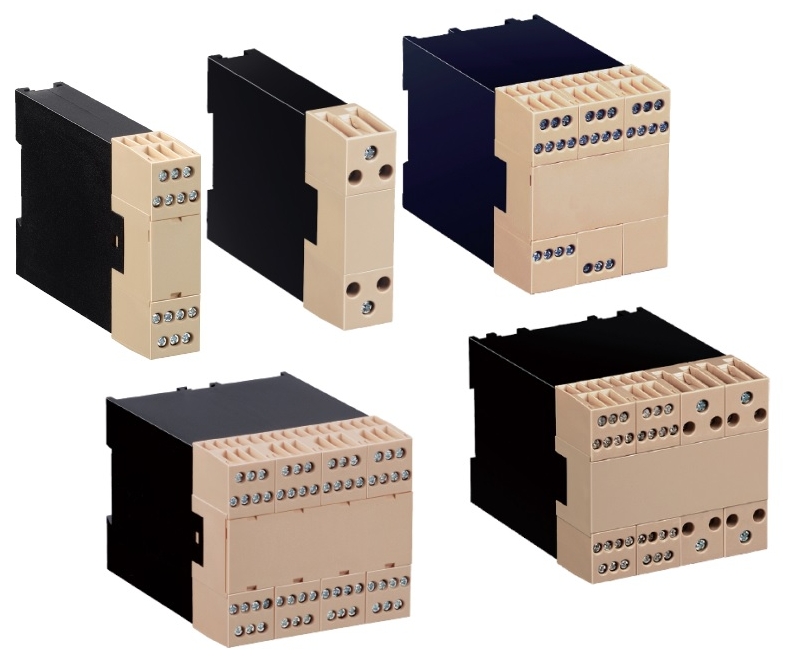

W ofercie ELTRON dostępne są obudowy z tworzywa sztucznego DOLD serii KO 4030, zaprojektowane z myślą o urządzeniach przemysłowych i automatyce, gdzie niezawodność i wygodny montaż mają kluczowe znaczenie. Ich konstrukcja pozwala na zastosowanie zarówno w aplikacjach niskoprądowych, jak i tam, gdzie wymagane są zaciski wysokoprądowe.
Obudowy KO 4030 oferują szerokość od 22,5 mm do 90 mm, wysokość 84 mm i głębokość 118 mm. W zależności od modelu, obudowy mieszczą od 6 do 56 zacisków przyłączeniowych, w tym zaciski sygnałowe i wysokoprądowe. Dzięki modułowej budowie z wyjmowanymi blokami złączy, możliwe jest szybkie podłączenie płytek PCB, co znacznie ułatwia integrację z elektroniką wewnętrzną.
Obudowy są dostępne z blokami złączy w wersji 3-, 4- lub 7-polowej oraz opcjonalnie w wersji zaślepiającej. Co istotne, wiele modeli oferuje możliwość wymiany panelu czołowego, co jeszcze bardziej zwiększa ich elastyczność w projektowaniu.
DOLD KO 4030 to również rozwiązanie zgodne z wymaganiami standardu EExi według DIN EN 50 020, co czyni je odpowiednimi do pracy w środowiskach o podwyższonym ryzyku wybuchu.
W ofercie ELTRON znajdziesz najpopularniejsze warianty jak:
KO 4730 – 22,5 mm szerokości z 14 zaciskami sygnałowymi,
KO 4735 – zintegrowane 14 zacisków sygnałowych + 6 wysokoprądowych,
KO 4733 – 56 sygnałowych zacisków w obudowie 90 mm,
KO 4737 – aż 28 sygnałowych + 12 wysokoprądowych.
| Typ | Opis | Liczba zacisków przyłaczeniowych (szt) | Szerokość (mm) | Wysokość (mm) | Głębokość (mm) | Karta katalogowa |
| KO 4730 | Obudowa z podwójnymi modułami zacisków przyłączeniowych do wtykania płytek (na bazie sprężynki dociskowej) | 14 | 22.5 | 84 | 118 |  KO4730.pdf |
| KO 4734 | Obudowa z wysokoprądowymi modułowymi zaciskami przyłączeniowymi do lutowania punktowego | 6 zacisków wysokoprądowych | 22.5 | 84 | 118 | KO4734.pdf |
| KO 4731 | Obudowa z podwójnymi modułami zacisków przyłączeniowych do wtykania płytek (na bazie sprężynki dociskowej) | 28 | 45 | 84 | 118 | KO4731.pdf |
| KO 4735 | Obudowy z 2 modułami wyskoproądowych zacisków przyłaczeniowych do lutowania punktowego z 2 podwójnymi modułami zacisków przyłączeniowych do wtykania płytek (na bazie sprężynki dociskowej) | 14 zacisków sygnałowych + 6 zacisków wysokoprądowych | 45 | 84 | 118 | KO4735.pdf |
| KO 4732 | Obudowa z podwójnymi modułami zacisków przyłączeniowych do wtykania płytek (na bazie sprężynki dociskowej) | 42 | 67.5 | 84 | 118 | KO4732.pdf |
| KO 4736 | Obudowy z 2 modułami wyskoproądowych zacisków przyłaczeniowych do lutowania punktowego z 4 podwójnymi modułami zacisków przyłączeniowych do wtykania płytek (na bazie sprężynki dociskowej) | 28 zacisków sygnałowych + 6 zacisków wysokoprądowych | 67.5 | 84 | 118 | KO4736.pdf |
| KO 4733 | Obudowa z podwójnymi modułami zacisków przyłączeniowych do wtykania płytek (na bazie sprężynki dociskowej) | 56 | 90 | 84 | 118 | KO4733.pdf |
| KO 4737 | Obudowy z 4 modułami wyskoproądowych zacisków przyłaczeniowych do lutowania punktowego z 4 podwójnymi modułami zacisków przyłączeniowych do wtykania płytek (na bazie sprężynki dociskowej) | 28 zacisków sygnałowych + 12 zacisków wysokoprądowych | 90 | 84 | 118 | KO4737.pdf |
